Vnote: PlantUML使用问题

Created on 2 Jun 2018 · 4Comments · Source: vnotex/vnote

V1.17 x64 版 win10，设置如下：
- 所有设置开始为软件默认，然后把Markdown菜单下的3个图表公式选上，再打开“原地预览”
- 设置里将PlantUML从“关闭”改为“在线服务”，并勾上“Graphviz”（本机已经安装2.3.8版），
- 新建一个笔记，仿照官方文档，写一个公式、一个puml，一个flow。
第1个问题：
- “原地预览”有问题：公式和flow有显示“原地预览”，但中间的puml没有；
- 切换至阅读模式发现puml能显示，所以只有puml的原地预览模式有问题。
第2个问题：
- 官方截图里PlantUML设置成了“本地JAR”，plantuml.jar这个包我从官网下载了，但不知道应该放在哪里，以及“PlantUML JAR”这一项中的路径该如何填写。我尝试把这个包放进Vnote.exe同目录下，然后“PlantUML JAR”设置成“/plantuml.jar”，再把PlantUML设置成“本地JAR”，发现无效，puml无论在编辑还是阅读模式都显示不出来。所以，问题是：PlantUML要离线使用究竟要如何设置呢？路径该如何填写呢？
第3个问题：
- “Graphviz”默认是自动检测，但假如我要手动填写路径，路径格式有什么要求（windows下）？
- 如果本机根本未安装“Graphviz”，或者自动检测没找到vnote会有什么提示？

Source

yangmijun

Most helpful comment

是否考虑把这个配置使用说明放进VNote主页的文档里？

mymartin on 7 Jan 2019

👍2

All 4 comments

VNote配置PlantUML和Graphviz

1. 什么是PlantUML和Graphviz

PlantUML 是一个通过简单的脚本来绘制UML图表的一个工具，比如说：

```puml
@startuml
Bob -> Alice : hello
@enduml
```

可以绘制出这样的漂亮图表：

Graphviz 是一个更为通用的图表绘制语言，PlantUML中的部分图表需要调用Graphviz来绘制。

下面我们以Windows为例介绍如何在VNote中使用这两个神器。

2. Graphviz

为了在VNote中使用Graphviz，你需要访问Graphviz的官网下载Graphviz并安装，安装完后，你需要找到dot.exe所在位置，如C:\Program Files(x86)\graphviz\dot.exe。

打开VNote的设置对话框，启用Graphviz并填写上面的路径：

重新打开所以标签页，就可以在VNote中使用Graphviz了：

```dot
balabalabala
```

3. PlantUML

3.1. 在线PlantUML

使用在线PlantUML的好处是不用安装任何东西，但是有可能会泄露隐私，而且无法使用原地预览。

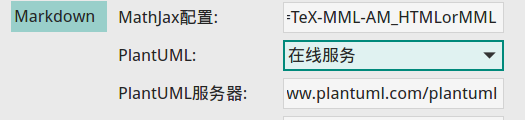

在设置对话框中选择在线服务并保留PlantUML服务器地址不变即可。

3.2. 本地PlantUML

首先，请按照上面的步骤安装Graphviz，并测试能成功使用。

访问PlantUML官网下载plantuml.jar，将其放到一个全英文的路径中，如C:\plantuml.jar。

请安装Java运行时。

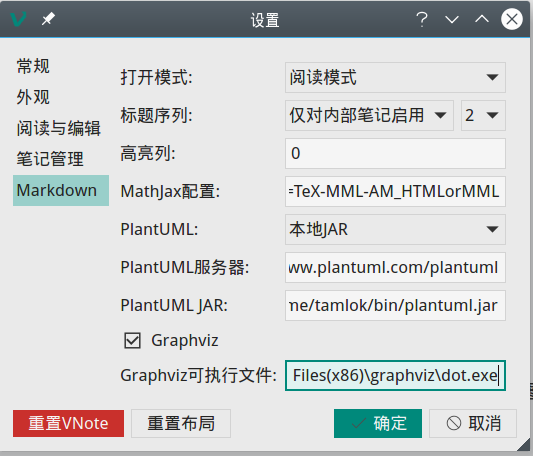

配置VNote如下：

请重新打开所以标签页，这时候应该就能正常使用PlantUML了。

3.3. 高级配置

如果上面的配置仍然无法使用PlantUML，而且确认本地命令行能正确执行PlantUML，则你可能需要改动VNote的配置文件vnote.ini。

文件，打开配置文件夹，使用记事本编辑vnote.ini。

找到[web]这一行，在下面新建一行，输入：

plantuml_cmd=cmd.exe /c \"java -jar C:\\plantuml.jar -charset UTF-8 -nbthread 4 -pipe -t%0\"

重启VNote即可。

关于plantuml_cmd的具体含义，参考如下：

; Custom PlantUML command to execute to convert a PlantUML diagram in local PlantUML
; Read data definition from stdin and output diagram result to stdout
; When set, other local PlantUML related settings are ignored
; %0 will be replaced with the format string like svg or png
; plantuml_cmd=/bin/sh -c \"cat | java -jar /opt/plantuml/plantuml.jar -charset UTF-8 -nbthread 4 -pipe -t%0\"
plantuml_cmd=

4. Live Preview

在编辑窗口，右键打开图表实时预览，即可实时预览光标所在处的图表。

tamlok on 2 Jun 2018

非常感谢如此快速和详细的说明。我参照上述说明进行了设置：

首先手动填写Graphviz路径： “D:\Program Files (x86)Graphviz2.38\bindot.exe”，然后在笔记里加上一段Graphviz脚本，发现原地预览、实时预览均显示正常——说明Graphviz设置正确。
原来本机只装了JDK，怀疑可能有问题，重新下载安装了JRE。
plantuml.jar 放进D盘根目录下，然后用一个“test.txt”文件装一段脚本，在命令行里手动执行“java -jar D:\plantuml.jar D:\test.txt”，生成了test.png，且内容正确，这说明了JAVA环境和plantuml.jar包均正常。
VNote里设置 PlantUML JAR路径为：D:plantuml.jar，重新打开VNote和笔记——puml图还是不出来：（
打开vnote.ini文件（全硬盘只有一个，在C:\Users\用户名\AppData\Roaming\vnote）在最下面加上“plantuml_cmd=cmd.exe /c \"java -jar D:\plantuml.jar -charset UTF-8 -nbthread 4 -pipe -t%0\"”——puml图还是不出来：（
